AMS 户内交流金属封闭开关设备

产品描述
技术特点
技术参数

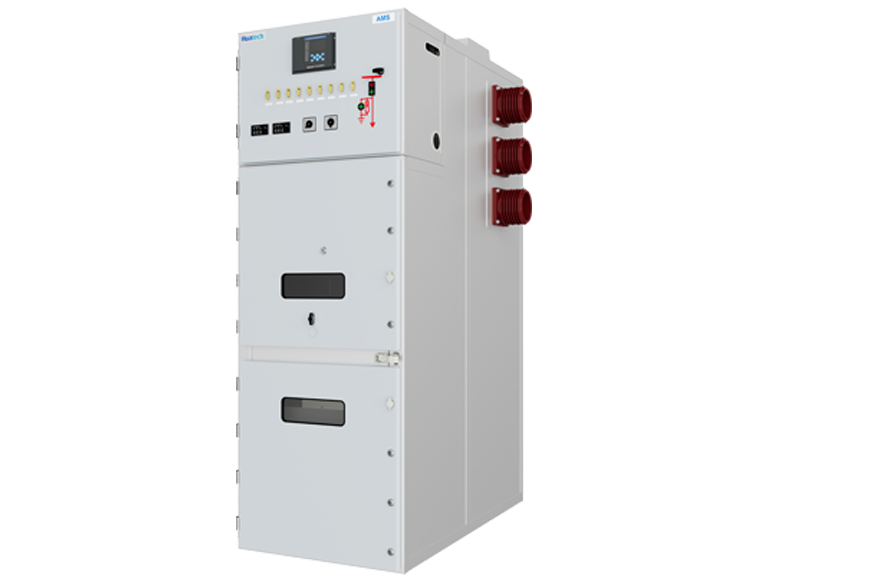

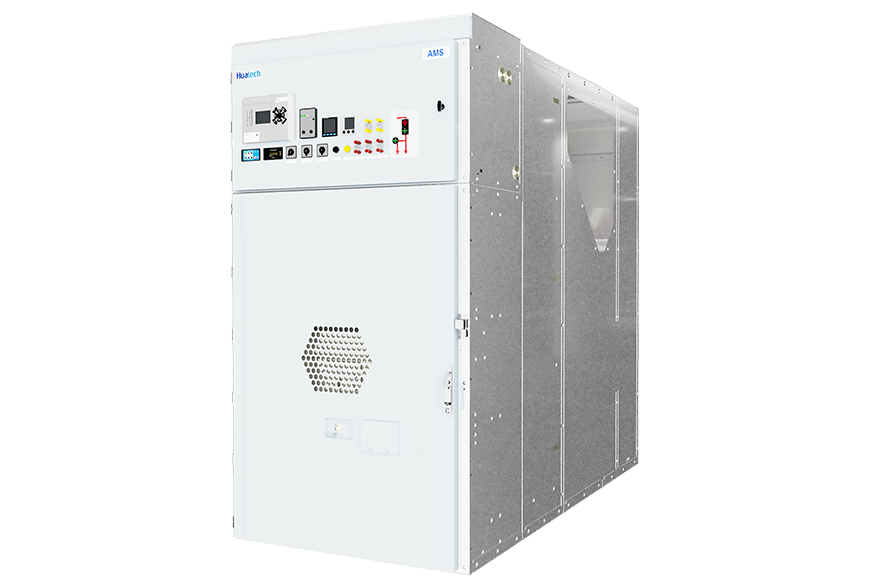

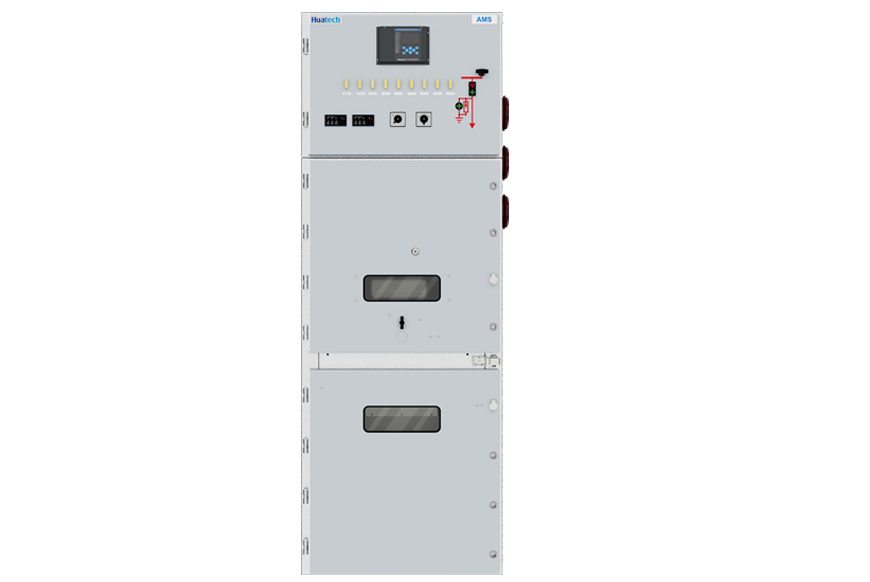

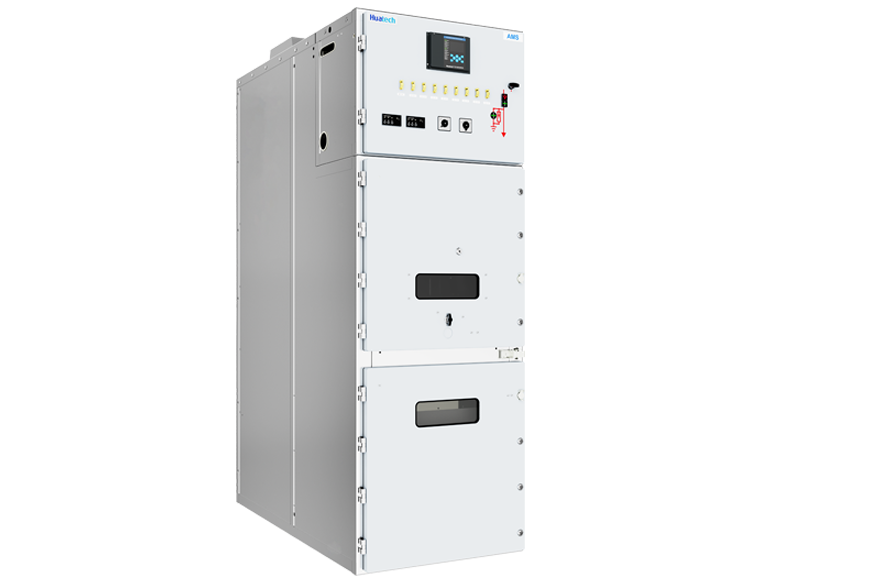

AMS铠装移开式金属封闭开关设备是在中德资深开关设备专家的领导下，研发的最新一代中置式金属封闭开关设备，产品具有国际先进水平，其设计制造完全符合GB、DL、IEC、DIN/VDE及世界上主要工业化国家的标准要求。

产品主要参数

· 额定电压:12kV/17.5kV/24kV/40.5kV

· 额定电流:..5000A/...4000A/...4000A/...4000A

· 额定短路开断电流:..50kA/...40kA/...40kA/...40kA

· 额定峰值耐受电流:….125kA
· IAC AFLR:20kA/1s~50kA/1s
· LSC2B-PM
| 安全

· 完整的试验验证

· 可靠的“五防”联锁系统

· 完善的机械联锁系统

· 独立的压力释放通道
· 金属铠装封闭设计，整柜防护等级IP4X

· 独立的高压隔室和低压隔室

· 关门联锁实现闭门操作

| 可靠
· 科学的覆铝锌板双折弯铆接工艺
· 先进的生产加工和检测设备
· 严格的质量管理体系
· 主开关配置可靠的 VEP/FEP/VEC/VFS
· 具有短路关合能力的 ESW 型快速接地开关
· 1E 级核电认证产品

· 内部燃弧防护等级高达 50kA/1s

| 优化
· 尺寸齐全，550/650/800/1000/1200/1400/1680mm
· 可靠墙或背靠背安装，实现柜前操作
· D 型铜排设计，优化电场分布

· 金属隔室模块化设计，便于组装、维护及扩展

| 创新
· 全系列断路器底盘车/推进机构及接地开关实现电动操作
·  可选双电源机械联锁，安全更有保障
·  小型化设计，节省安装空间
·  可配置智能化元件，实现“自我感知、自主监测、自动预警”

序号	名称			单位	数值
1	额定电压			kV	12				17.5			24			40.5
2	额定绝缘水平	短时工频耐受电压(1min)	相对地、相间		42				42**			50**/65			95
		短时工频耐受电压(1min)	隔离断口		48				48**			60**/79			118
		雷电冲击耐受电压(峰值)	相对地、相间		75/95				95**			125			185
		雷电冲击耐受电压(峰值)	隔离断口		85/110				110**			145			215
3	额定电流			A	630	630	1250	1250	630	630	1250	1250	1250		630	1250	1250
					1250	1250	1600	1600	1250	1250	1600	1600	1600		1250	1600	1600
						2000	2000	2000		2000	2000	2000	2000		2000	2000	2000
						2500	2500	2500		2500	2500	2500	2500		2500	2500	2500
						3150	3150	3150		3150	3150		3150*	3150*		3150*	3150*
							4000*	4000*			4000*			4000*			4000*
							5000*	5000*
4	额定短时耐受电流(4s)/(3s**)			kA	25	31.5	40	50	25**	31.5**	40**	25	31.5	40	25	31.5	40
5	额定峰值耐受电流			kA	63	80	100	125/150	65**	82**	104**	63	80	100	63	80	100
6	额定短路开断电流			kA	25	31.5	40	50	25**	31.5**	40**	25	31.5	40	25	31.5	40
7	额定短路关合电流(峰值)			kA	63	80	100	125/150	65**	82**	104**	63	80	100	63	80	100
8	额定频率			Hz	50				50/60			50
9	辅助回路和控制回路额定短时工频耐受电压(1min)			kV	2
10	辅助回路的额定电压			V	DC110、220 / AC110、220
注: 为强迫风冷对应数据 *数值按照 IEC 62271—1:2021、IEC 62271—200:2021、IEC62271—102:2022 标准执行
