OTEK 系列交流接触器

产品描述
技术特点
技术参数

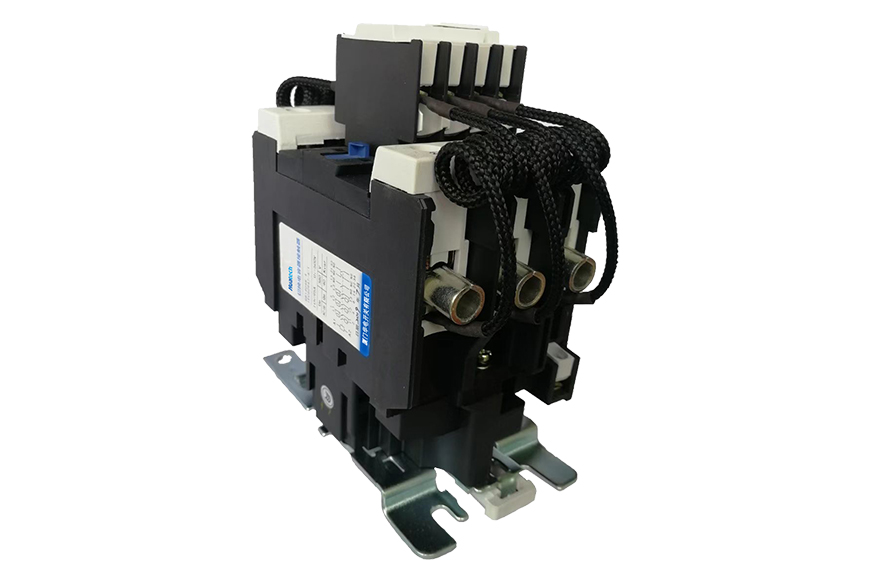

OTEK系列交流接触器（额定工作电流9-95A）

OTEK系列交流接触器是厦门华电开关有限公司推出的具有高性价比优势的主流控制电器。OTEK系列接触器（以下简称接触器）主要用于交流额定频率 50Hz （或60Hz ）、额定工作电压至 690V 、AC-3使用类别（额定工作电压 400V 时）的额定工作电流9-95A的电路中，远距离接通和分断电路以及频繁起动和控制电动机或其他用电设备。接触器可以与适当的热过载继电器或电动机保护电器组合，保护可能发生的过负荷电路，还可以加装辅助触头组模块、线圈浪涌抑制器模块、机械联锁组合等，满足电路的不同需求。

接触器可以广泛应用于机床、除尘风机、排污水泵、暖通空调、建筑塔吊、起重电梯、纺织机械、包装机械、食品加工机械、木工加工机等机械设备行业的电气控制系统，还可以广泛用于电加热、小规格的路灯照明控制箱等设备中起控制作用。

工作环境
符合标准			GB/T14048.4，IEC60947-4-1
安全认证			CCC
最高海拔		m	3000
周围空气温度		℃	-20~+55（超过范围需与制造厂协商）
外壳防护等级			IP20
污染等级			3
安装类别			III
安装方式	9~32A		螺钉安装或35mm标准TH型导轨安装
安装方式	40~95A		螺钉安装或35mm、75mm标准TH型导轨安装
抗冲击性能1/2正弦波=11ms	接触器打开		8gn
抗冲击性能1/2正弦波=11ms	接触器闭合		12gn
抗振动性能5…300Hz	接触器打开		2gn
抗振动性能5…300Hz	接触器闭合		4gn
阻燃性能	符合UL94		V0
阻燃性能	符合IEC659-2-1	℃	960（支撑载流导体的绝缘件）

主电路特性
			OTEK-9	OTEK-12	OTEK-18	OTEK-25	OTEK-32
极数			3P（+1NO）或3P（+1NC）
额定绝缘电压Ui		V	9	12	18	25	32
额定绝缘电压Ue		V	4.5	6	10	12	22
额定工作电流Ie（AC-3使用类别）	400V	A	3.5	5	7.7	8.5	12
额定工作电流Ie（AC-3使用类别）	690V	A	25	25	32	40	50
额定工作电流Ie	AC-4@400V	A	4	5.5	7.5	11	15
约定发热电流Ith		A	25	25	32	40	50
额定控制功率Pe（AC-3使用类别）	400V	kW	4	5.5	7.5	11	15
额定控制功率Pe（AC-3使用类别）	690V	kW	5.5	7.5	11	15	18.5
额定冲击耐受电压Uimp		kV	6
额定操作频率		次/小时	1200				600
电寿命	AC-3	万次	100				80
电寿命	AC-4	万次	20
机械寿命		万次	1000				800
“II”型配合的短路保护电器			NT00-20	NT00-25	NT00-32	NT00-35	NT00-40
主接线端子接线能力	软线	mm²	2.5或2x2.5		4或2x4		6或2x6
主接线端子接线能力	硬线	mm²	4或2x4		6		10或2x10
			OTEK-40	OTEK-50	OTEK-65	OTEK-80	OTEK-95
极数			3P（+1NO 1NC）
额定绝缘电压Ui		V	690
额定绝缘电压Ue		V	400、690
额定工作电流Ie（AC-3使用类别）	400V	A	40	50	65	80	95
额定工作电流Ie（AC-3使用类别）	690V	A	25	32	40	50	65
额定工作电流Ie	AC-4@400V	A	18.5	24	28	37	44
约定发热电流Ith		A	60	80	80	125	125
额定控制功率Pe（AC-3使用类别）	400V	kW	18.5	22	30	37	45
额定控制功率Pe（AC-3使用类别）	690V	kW	22	30	37	45	45
额定冲击耐受电压Uimp		kV	6
额定操作频率		次/小时	600
电寿命	AC-3	万次	80	60
电寿命	AC-4	万次	15			10
机械寿命		万次	800				600
“II”型配合的短路保护电器			NT00-50	NT00-63	NT00-80	NT00-100	NT00-125
主接线端子接线能力	软线	mm²	10或2x10		16或2x16		50或2x25
主接线端子接线能力	硬线	mm²	10或2x10		25		50
