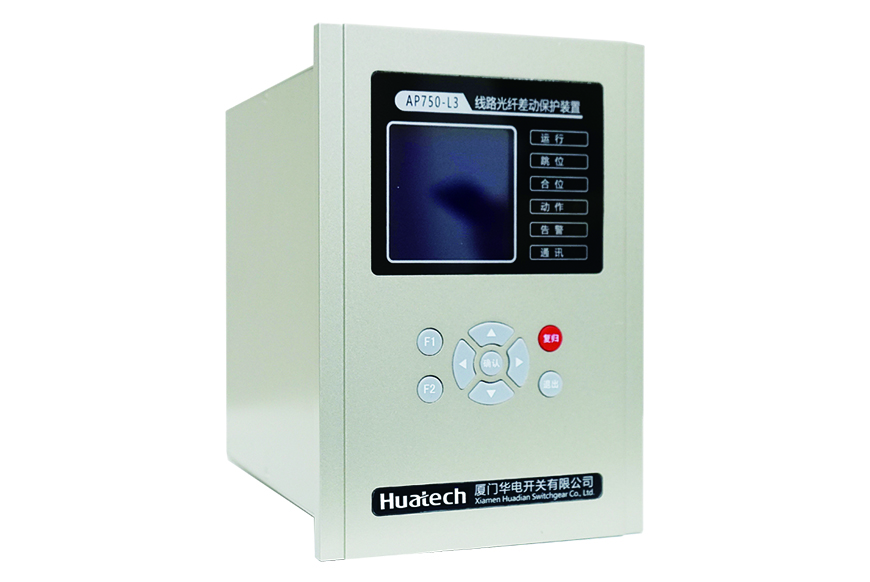

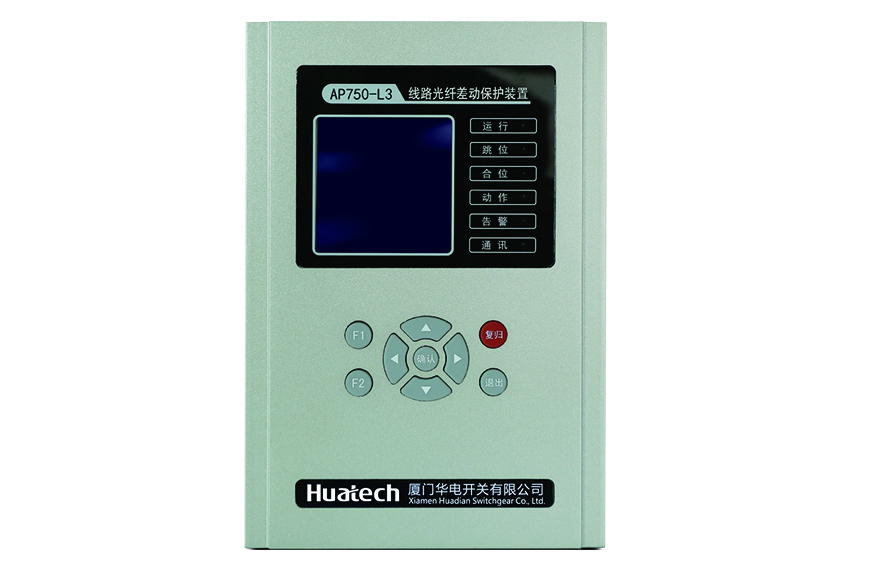

AP750-L3线路光纤差动保护装置

分享:
  • 产品描述
  • 技术特点
  • 技术参数
  • AP750-L3线路光纤差动保护装置是以光纤电流差动保护、电流、电压保护及三相重合闸为基本配置的成套线路保护装置。适用于110KV以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控,可在开关柜就地安装也可组屏安装于控制室。

  • ●  采用32位处理器,16位AD采样,主要元件全部采用进口器件,保证了装置电气设计上的高可靠性,产品通过了严格的型式试验和电磁兼容测试,保证了产品在恶劣环境下的适应能力和可靠性。
    ●  具备对设备的电气量的测量功能及对设备的可编程控制功能,具有通讯接口,能够通过现场总线将数据和信息传送至上位机(监控、调度计算机),同时接受上位机的分、合闸等控 制命令。
    ●  采用一体化型材机箱,安装方便灵活,适用于固定式及混合式的柜型,也可集中组屏安装。
    ●  具有多路开关量输入和输出,可根据用户需求在标准版本上扩充开入和开出,所有的开入均为交直流两用。
    ●  交直流两用操作回路,自适应0.5~5A开关跳合闸电流;操作回路配置了防跳回路。
    ●  配置工业级宽温型160×160点阵液晶,全中文操作菜单及事故报文显示。
    ●  面板上显示设备的实时信息,监视设备的运行工况,如:电流、电压、功率,开关位置等等,并有完善的预告、告警功能。
    ●  具有故障录波功能,可分别记录保护启动前、保护动作前各两周波,保护启动后、保护动作后八个周波。
    ●  具有1个标准的RS485通讯接口(Modbus RTU通讯协议)。
    ●  2路以太网通讯(IEC60870-5-103通讯规约)。
    ●  装置1路GPS对时为IRIG-B码对时,B码对时则装置自动识别,完成日月年时分秒的对时功能,秒过零时自动对时。对时接口电平均采用485差分电平,对应端子X2:18(B+),X2:19(B-)。
    ●  整机静态功耗小于10W。
    ●  高抗干扰性,通过10项电磁兼容认证(快速瞬变、静电放电、浪涌抗干扰等 )。
  • 工作电源
    电源:AC/DC85~265V(AC
    工频:50Hz)
    功耗:正常运行≤5W;
    装置动≤11W

    电参量误差
    测量电流:不大于0.5%
    保护电流:不大于2%
    测量电压:不大于0.5%
    保护电压:不大于2%
    测量频率:0.05Hz
    保护频率:0.1Hz
    功率:0.5%

    保护功能时间误差
    定时限保护:不大于±40ms
    反时限保护:不大于±50ms+1%
    重合闸:不大于±60ms

    开关量输入
    通道数:26路
    输入方式:空接点
    开关量电压:强电开入,电压同操作电源
