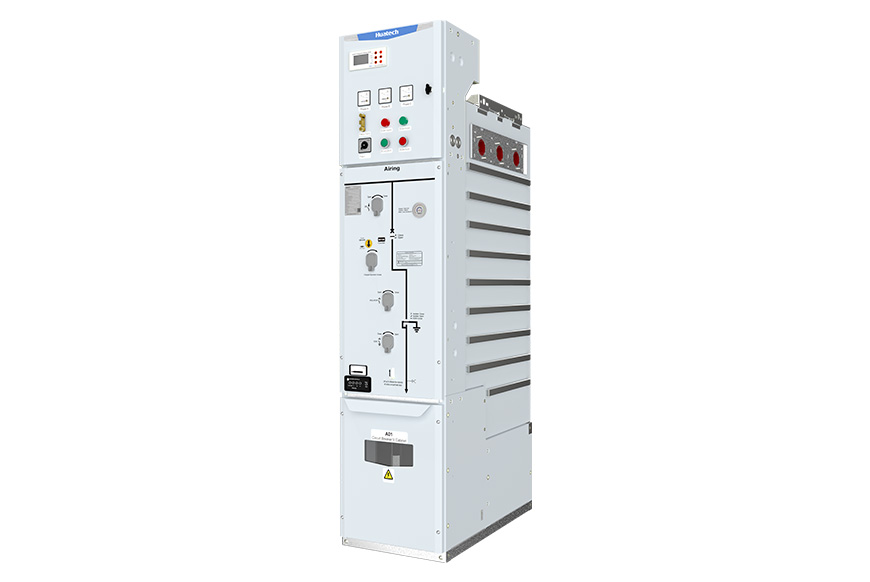

Airing 24kV系列环保气体绝缘环网柜

产品描述
技术特点
技术参数

Airing-24kV 环保型气体绝缘环网柜是一款核心中压配电设备。产品采用纯干燥空气替代高全球变暖潜能值的六氟化硫（SF₆），集绝缘、灭弧功能于一体，实现零排放，全面符合环保要求。

该设备融合自能式负荷开关与真空断路器技术，符合国际电工委员会（IEC）标准，使用寿命长。其密封式高防护气箱可耐受恶劣环境，适配城市电网、工业厂区、商业建筑及新能源系统等多种场景。产品结构紧凑、维护量低且运行可靠，为配电系统提供稳定高效的电力保障。
· 资质
符合欧盟含氟气体法规（EU）2024/573 号
符合IEC标准、GB标准，具有德国莱茵TÜV认证报告

· SF6-Free
纯净干燥空气作为绝缘/灭弧介质，全球变暖潜能值为 0（GWP=0），环境友好

· 安全
额定充气压力（abs. 20℃）仅0.15Mpa ，气体年泄漏率＜0.01%，运行更安全

· 可靠
零表压(abs. 20℃)0.10Mpa下绝缘能力，满足IEC标准50/60kV ，运行更可靠

· 保障
接地开关稳定满足 E2 级关合要求，为配电网安全与稳定运行提供核心保障

· 灵活
标准模块化设计，紧凑型结构，单元柜和共箱柜可灵活组合，满足多应用场景

· 智能
可搭载厦门华电iEDS 智能数字化检测系统，实现全生命周期智能管理

额定参数	单位	数值
额定电压	kV	24
额定频率	Hz	50/60
额定持续电流	A	630
额定短时耐受电流	kA	20
额定短路持续时间	s	4
额定峰值耐受电流	kA	50/52
内部电弧等级，电弧试验电流 IA，可触及性 FL 或 FLR	kA	20
内部电弧等级，试验持续时间 tA	s	1
局部放电试验 a. 要求局部放电量：26.4 kV 以下	pC	≤10
0 表压（绝对压力 20℃）[0.10 MPa] 下，满足 IEC 标准，额定短时工频耐受电压（相间及相对地，负荷开关断口间）	kV	50/60
额定短时工频耐受电压（相间及相对地，负荷开关断口间）	kV	65/79
额定雷电冲击耐受电压（相间及相对地，负荷开关断口间）	kV	125/145
功能和 / 或充气压力（20℃，绝对压力）	Mpa	0.15
绝缘和 / 或开关最低功能压力（20℃，绝对压力）	Mpa	0.14
密封性试验 a. 年漏气率	%/Y	0.01
供电连续性等级		LSC2
IP 防护等级（气隔室、外壳、隔室间）		IP68/IP4X/IP2X
IK 防护等级（外壳）		IK08
C 功能
负荷开关电寿命等级		E3, C2
负荷开关机械寿命等级		M1/M2⑴
接地开关电寿命等级		E1/E2⑵
接地开关机械寿命等级		M0/M1⑶
额定电缆充电电流	A	50
额定线路充电电流	A	10
额定接地故障开断电流	A	63
接地故障下额定电缆及线路充电开断电流	A	45
D 功能
真空断路器电寿命等级		E3, C2
真空断路器机械寿命等级		M1/M2⑴
接地开关电寿命等级		E1/E2⑵
接地开关机械寿命等级		M0/M1⑶
隔离开关机械寿命等级		M0/M1⑷
额定线路充电开断电流	A	10
额定电缆充电开断电流	A	31.5
额定首开极系数 Kpp:		1,3 and 1,5
额定操作顺序		O-0.3s-CO-15s-CO
